COVID-19
PANTALLA FACIAL
Modelos PFC / PFD / PFT
Producción con software libre y de código abierto del Laboratorio de Software Libre para Arte y Diseño de la Facultad de Artes – Universidad Nacional de La Plata, en colaboración con la Comunidad Maker LP.
El SLAD -y su grupo de desarrolladores voluntarios- trabajaron en el replanteo de otras pantallas disponibles a nivel global, convocados por la Comunidad Maker LP.
Los modelos, fueron optimizados recientemente para cumplir con los requerimientos técnicos de la granja de impresión 3D del laboratorio EducLAB (INET – Educar SE – Ministerio de Educación de la Nación).
INVESTIGAR
Para satisfacer las demandas relevadas, tanto de las consultas con los profesionales de la salud de los hospitales regionales, como de las experiencias recogidas por los makers, al trabajar en base a modelos de uso libre disponibles en la red.
DISEÑAR
Siempre, en clave open source, se trabajó en forma colaborativa con múltiples propuestas, hasta llegar a los actuales modelos que poseen las características esperadas. Los diseños finales fueron testeados y aceptados por profesionales de la salud del HIGA Gral. San Martín de la ciudad de La Plata.
COMPARTIR
Estas pantallas, surgidas del esfuerzo y pasión de nuestros desarrolladores, se ponen libremente a disposición desde nuestro repositorio para su réplica masiva en todo el mundo para satisfacer la demanda tanto de los profesionales de la salud, como de todos aquellos que necesiten utilizarlas.
Nuestras pantallas faciales.
El SLAD ante un nuevo desafío colaborativo
PFC 1.2
Una única pieza con correa dentada.
Encastre del acetato sin necesidad de piezas adicionales.
Plano frontal inclinado contra salpicaduras.
Optimizado para ser impresa en superficie de 17 x 17cm.
PFD 1.0
Eliminación de grandes superficies.
Estructura reforzada en L.
Impresión veloz y con economía de material.
Nervaduras interiores para mejora la adherencia.
PFT 1.0
Una sola pieza con sistema de acople a presión
Encastre de acetato hasta 300 micrones.
Preparado para imprimir solo o en torre.
DESCRIPCIÓN TÉCNICA
Pantalla PFC 1.2 [NUEVA 16.05.20]
Características
• Una única pieza que se ajusta a la cabeza, gracias a una corredera dentada con hebilla reforzada. [v1.2]: se ajustó el largo de las correas para que se ajuste en cabezas más pequeñas.
• La hoja de acetato se sostiene sin la necesidad de uso de otros elementos. [v1.2]: mayor espacio para que acepte láminas de hasta 300 micrones.
• Mejora de la distancia entre la frente del usuario y la pantalla.
• Ajuste del ángulo visual de la pantalla, acorde a las normativas.
• Por su diseño, es auto-regulable y se sostiene firmemente a la cabeza. Se cuidaron los detalles para lograr una impresión 3D resistente y estable.
• Para evitar salpicaduras en la parte superior del rostro, cuenta con un plano inclinado de 60° logrando que sea fácil de imprimir, sin tener que bajar tanto la velocidad. [v1.2]: se aumentó ligeramente el espesor, para darle más estructura. Se atenuó la moldura para evitar problemas de impresión.
• Buena circulación de aire en el interior de la pantalla entre el plano inclinado y la cinta de sujeción a la frente.
• Sistema de suspensión en la cinta que va en contacto con la frente. [v1.2]: se disminuyó el espesor de los brazos de suspensiónte, para otorgarle mayor comodidad.
• Preparada para cualquier impresora 3D con un área de impresión de 17 x 17 cm.
• Desarrollada para boquilla 0,4. [v1.2]: se optimizaron los espesores para no tener que forzar el ancho de extrusión a 0.52mm, ahora sale correctamente en automático, en 0.4, o cualquier valor manual entre 0.4 y 0.52 (varía sólo el tiempo de impresión).
• A pesar de su diseño más avanzado, se obtienen buenos tiempos de impresión.
• Cuenta con un soporte inferior optativo.
• Para mejorar la adherencia entre paredes se agregaron pequeñas depresiones de unas pocas décimas en las correas espaciadas cada 4 o 5cm de distancia entre sí.
• Chaflán en la zona baja de la ranura del acetato para evitar pegados durante la impresión.
Pantalla PFD 1.0
Características
• Versión sin protección superior para situaciones de uso de no exposición directa con pacientes infectados.
• Eliminación de grandes superficies para bajar tiempos de impresión.
• Estructura reforzada en “L” para mayor rigidez estructural.
• Rápida de imprimir y económica. Sólo requiere de 19g de filamento para su impresión.
• Con soporte inferior (optativo).

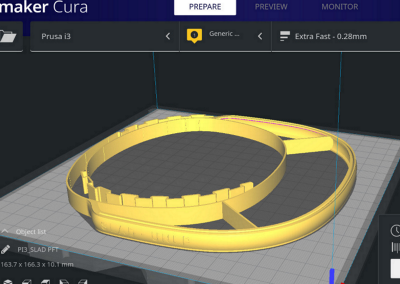

Pantalla PFT 1.0
Características
- Para actividades cotidianas (no recomendado para profesionales de la salud).
- Impreso en una única pieza, fácilmente sanitizable.
- Cuenta con un juego de correas que se acoplan entre sí por presión, adaptable a la cabeza.
- Adaptado para impresoras con superficie desde 17 x 17cm.
- Permite la impresión en modo torre (stacking) aprovechando de esta manera los tiempos de impresión, pudiendo apilar múltiples unidades (según características de la impresora).
- Rápida de imprimir y económica: requiere solo 20g de material.
- Con soporte inferior (optativo).
REPOSITORIO
Los modelos aquí compartidos son de uso libre bajo licencia CC BY SA 4.0
Pantalla PFC 1.2
Para profesionales de la Salud, con exposición directa. Incluye STL, información y parámetros de impresión.
Pantalla PFD 1.0
Para personal de apoyo y actividades cotidianas. Incluye STL, información y parámetros de impresión.
Pantalla PFT 1.0
Para actividades cotidianas (no médicas). Incluye STL, información y parámetros de impresión.
Las pantallas faciales desarrolladas por el SLAD y la Comunidad Maker LP están bajo licencia Creative Commons Atribución-Compartir Igual 4.0 Internacional.
TRABAJO COLABORATIVO
Paticiparon / colaboraron en el desarrollo de las pantallas PFC / PFD /PFT: Marina Álvarez, Emiliano Albarracín, Oscar Alcalde, José Argueta Menjivar, Cristian Belvedresi, Germán Benítez, Máximo Bibiloni, Emmanuel Comesaña, Luciano Demarchi, Cadunico Fodovisk, Juan Martín Fourcaud, Ramiro Guaita, Joaquín Martinoia, Claudio Medin, Rodrigo Núñez García, Sabina Pérez Fernández, Diego Pinciroli, Ariel Ribetto, María Fernanda Rodríguez, Valeria Sararols, Florencia Tenorio, Federico Trillo
Además, contamos con la colaboración de instituciones amigas que confían en nuestra propuesta
